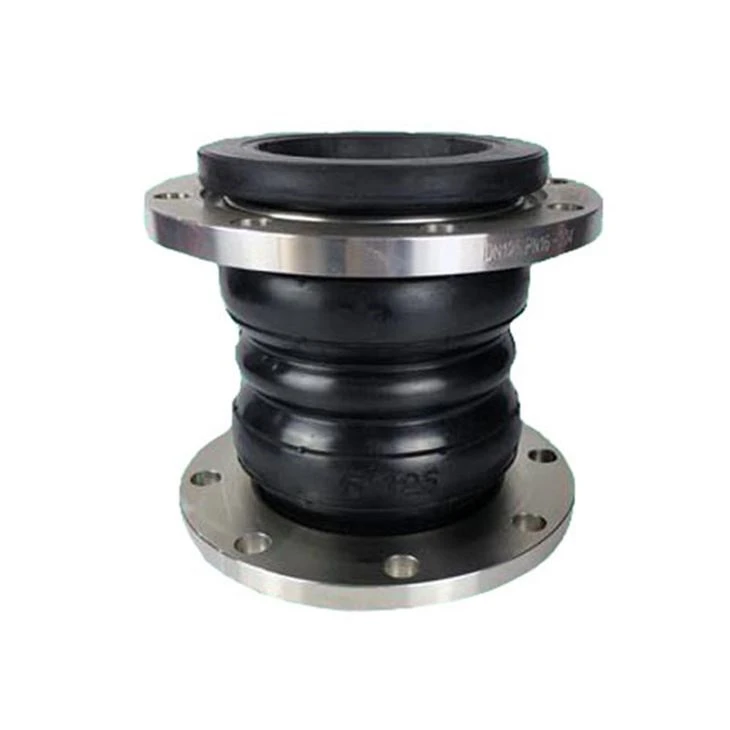

Gumový dilatační spoj

Pryžový rozpěrný spoj je flexibilní konektor, který absorbuje hluk, nárazy, vibrace, fyzickou a tepelnou energii. Vyrobeno z přírodních nebo syntetických elastomerů, může být vnitřně vyztuženo tkaninou a kovem pro pevnost a odolnost proti tlaku, zatímco kovová výztuha může být použita externě pro kontrolu pohybu a pryžový dilatační spoj nabízí flexibilitu umožňující souběžné pohyby, izolaci vibrací, snížení hluku, odolnost proti abrazi a chemické erozi v kapalinových systémech a pryžové kompenzátory se široce používají v různých aplikacích:
• Klimatizační, topné a ventilační systémy v průmyslových budovách a nádobách
• Centrální a pomocné elektrárny v průmyslových budovách, továrnách, lodích a aplikacích na moři
• Likvidace odpadních vod a úpravna vody, čerpadla atd.
• Procesní potrubí v celulózkách a papírnách
• Potrubní systémy pro studenou nebo horkou vodu v průmyslových závodech
• Chladicí systémy pro výrobu energie
• Napájecí a odvodňovací potrubí pro vodovody, kanalizaci, sanitární potrubní systémy atd.
• Ropné linky pro průmyslové závody, loděnice, fosfátové závody atd.
• Aplikace pro pitnou vodu.
• Potravinářské aplikace.

Odeslat dotaz

Gumové dilatační spojese používají v potrubních systémech, které přepravují tekutiny, kaly nebo plyny pod tlakem nebo pod vakuem v širokém rozsahu teplot.

Výhoda gumových kompenzátorů

• Přizpůsobuje tlakové zatížení

• Neutralizuje axiální, boční, úhlové a torzní napětí

• Snižuje hluk

• Izoluje zdroje vibrací

• Snadná instalace

• Kompenzuje nesouosost

• Prodlužuje životnost hnacího zařízení

• Těsnění nebo těsnění nejsou potřeba

• Absorbujte pulsaci kapaliny a do určité míry zabraňte rázům vody

THITdodávat široký sortimentGumové dilatační spoje

Rozsah velikostí: DN20-DN3600 (3/4"-144")

Teplotní rozsah: Od -50 stupňů do 160 stupňů

Tlak: Plné vakuum do 2,5 MPa

Typy pryžových kompenzátorů

Jednoduchý oblouk (koule)
» Látková a pryžová konstrukce » Vyztuženo kovovými/drátěnými kroužky » Celoplošné příruby integrální s tělesem kloubu	» Příruby vrtané do vzoru doprovodných šroubů » Těsnění nejsou nutná » Offset

Vícenásobný oblouk (koule)	rukáv
» Přizpůsobí se většímu pohybu než jednoduchý oblouk » Minimální délka spoje závisí na počtu oblouků » Pro zachování boční stability se doporučují maximálně čtyři oblouky	» Stejný jako typ s jednoduchým obloukem, kromě ID konce objímky se rovná vnějšímu průměru trubky » Sklouzne přes rovné konce otevřené trubky » Konce zajištěny vhodnými svorkami » Doporučeno pouze pro nízkotlaký servis

Kužel (reduktor)
» Spojuje potrubí různých průměrů » Soustředné kuželové spoje: stejná osa pro oba konce » Excentric: osa jednoho konce odsazená od druhého konce	» Zkosení větší než 25˚ se nedoporučují » Hodnoty tlaku jsou založeny na větším vnitřním průměru » K dispozici s oblouky nebo bez nich

Poznámka:Gumové kompenzátory s podšívkou PFTE jsou k dispozici na vyžádání

Rozměry pryžových kompenzátorů

Délka tváří v tvář	GBT26121
Konec příruby	ŘADA ISO7005/EN1092: PN6/PN10/PN16/PN25 ŘADA ASME B16.5/B16.47: TŘÍDA 125/150/250/300
Konec šroubu	ISO7/ISO228/ANSI B1.20.1

Seznam materiálů pryžových kompenzátorů

	Komponenty	Materiál
	Vložka a kryt	NR/EPDM/Neopren/Nitril/Viton/Hypalon/NBR/Butyl
	Posílení	Polyester/nylonová tyč na pneumatiky/sklolaminát
	Příruba	Uhlíková ocel/nerezová ocel/hliník/PP

Poznámka:Vnitřní PTFE vložka a příslušenství spojovací tyče jsou k dispozici na vyžádání.
